Blasformen von Kunststoffbehältern mittels kontinuierlicher Extrusion


Beim Blasformen wird im ersten Verfahrensschritt mittels eines beheizten Extruders einer Blasformmaschine Kunststoffgranulat eingezogen, verdichtet, entgast, aufgeheizt, plastifiziert und zu einem plastischen Kunststoffstrang homogenisiert. Blasformen Schlauchextrusion

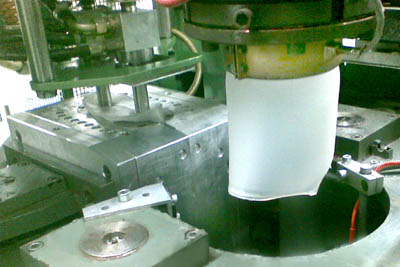

Im nächsten Schritt wird die Kunststoffmasse in einen an den Extruder angeflanschten Schlauchkopf geführt. Dort wird die Kunststoffschmelze zu einem Schlauch geformt, der senkrecht aus einer Düse nach unten austritt.

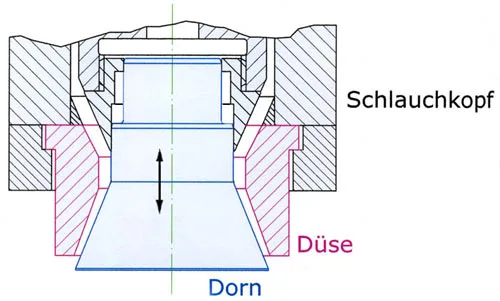

Der Schlauchdurchmesser wird mit unterschiedlich großen Dorn- und Düsennormalien, die an den Schlauchkopf angeflanscht werden, an den zu fertigenden Artikel angepasst.
Die Schlauchdicke und das daraus resultierende Gewicht der Blasformteile wird durch die Auswahl von unterschiedlichen Durchmesser- Differenzen von Dorn zu Düse vorbestimmt.

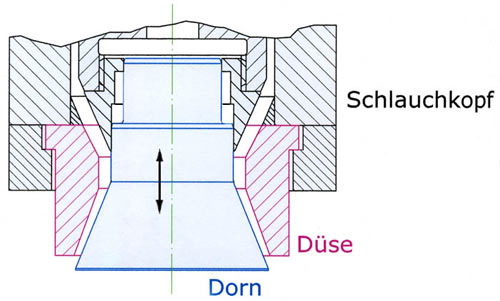

Blasformen Kopfwerkzeug

Bei stark konturierten Artikeln führen unterschiedliche Reckwege zu unterschiedlichen Wanddicken innerhalb der Blasformteile. Um diese unerwünschten Auswirkungen auf die Artikelqualität zu verhindern wird die Wanddicke des Schlauches dem entgegenwirkend, durch Veränderung der axialen Stellung des konisch ausgelegten Dornes zur Düse verändert.  Dorn und Düse sind entweder innen- oder aussenkonisch                (Abbildung = Aussenkonisch) ausgelegt.

Der Schlauch wird, je weiter er aus der Düse austritt immer schwerer. Je schwerer er wird und um so länger er am Schlauchkopf hängt, umso stärker wird der Schlauch durch sein Eigengewicht gereckt. Deshalb wird mit der Wanddickensteuerung auch den Folgen des Auslängens (und damit einer Schlauchdickenreduktion) entgegengewirkt.

Blasformen Querschnitt BlasformBei Blasformteilen mit stark ovalem Querschnitt werden Dorn oder Düse üblicherweise auch noch oval profiliert um den unterschiedlichen radialen Reckwegen im Blaswerkzeug Rechnung zu tragen. Durch unterschiedliche Schlauchwanddicken auf dem Umfang wird die Ausdünnung im Bereich grosser Reckwege minimiert.

Abbildung: Querschnitt (Draufsicht) durch Blasform mit darin befindlichem, oval profilierten Schlauch / Vorformling. Pfeile = Reckwege beim Aufblasen

Eine gleichmäßige Wanddicke ist von entscheidender Bedeutung für den Materialbedarf, eine gute Wanddickenverteilung sorgt für ebene Flächen ohne Rippenbildung. Durch eine hohe Wanddickenkonstanz kann die Kühlzeit wesentlich reduziert werden.

Bei technisch anspruchsvollen Blasformteilen wird auch während des Blasformzyklusses die radiale Profilierung geändert. Man setzt dieses mittels eines in die Düse eingesetzten flexiblen Ringes um, der mit Servostellzylindern kontrolliert deformiert werden kann. Dieses Verfahren wird als PWDS
(Partielle WandDickenSteuerung ) bezeichnet.

Im nächsten Schritt des Blasformverfahren schließt die wassergekühlte Blasform um den extrudierten Vorformling. Der Vorformling wird mittels Trennvorrichtung (Messer, Glühdrahtschneider oder Schlauchschliessklappe) vom weiterhin aus der Düse austretenden Materialstrang getrennt. Während oder unmittelbar nach dem Trennvorgang fährt die Schließeinheit mit der darin befindlichen Blasform schräg unter dem nachströmenden Material hinweg in die Aufblasstation.

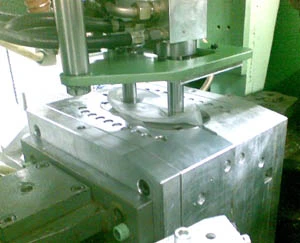

Wenn die Blasform die Blasstation erreicht hat, taucht ein ebenfalls wassergekühlter Blasdorn in den in der Blasform befindlichen Vorformling ein, formt mit der Blasdornspitze die Blasformen Aufblasstation Hohlkoerperblasen Halskontour des späteren Blasformteiles und beaufschlagt die Innenseite des in der Form eingequetschten Vorformlings mit Druckluft. Durch die Druckluft reckt sich der Vorformling und legt sich an die gekühlte Blasformwandung an.

Die auf der Aussenseite des Vorformlings befindliche Luft entweicht über die Formtrennebene und über zusätzlich in die Blasform eingebrachte Entlüftungsbohrungen. Der heiße, plastisch verformbare Kunststoff, der von der Druckluft an die Formwandung gepresst wird gibt anschliessend einen grossen Anteil seiner Wärmeenergie an die gekühlte Blasform ab und erstarrt. Beim Blasformen von Polyolefinen arbeitet man dabei üblicherweise mit Aufblasdrücken von 6 bis 10 bar.

Verfahrensbedingt wird die Wärmeenergie beim Blasformen über die Aussenseite des Blasformteiles abgegeben. Da Kunststoff ein schlechter Wärmeleiter ist, nimmt die erforderliche Aufblas- und damit Abkühlzeit mit zunehmender Artikelwandung sehr deutlich in einer quadratischen Funktion zu, was bei einer Verdoppelung der Dicke der Artikelwandstärke eine Vervierfachung der Aufblaszeit erfordert.
Die langen Kühlzeiten bei dickwandigen Blasformteilen (und die damit einhergehende geringere Produktivität) versucht man zu verringern, indem man die Artikelinnenseite mittels Spülluft, Umkehrluft, Wassernebel, tiefkaltem CO2 oder flüssigem Stickstoff zusätzlich kühlt.



Folgende Faktoren beeinflussen die Kühlzeit und damit eine wirtschaftliche Fertigung beim Blasformen:

  • Spezifische Wärmekapazität des zu verarbeiteten Kunststoffes
  • Wärmeleitfähigkeit des Kunststoffes
  • Farbpigmente und Additive
  • Schmelzetemperatur
  • Artikelwanddicke
  • Gleichmäßigkeit der Wanddicke
  • Innenkühlung CO2 / N2
  • Innenkühlung mit Spülluft / Umkehrluft / Wassernebel
  • Entformungstemperatur
  • Nachkühlvorrichtung



Die Blasform beeinflusst durch ihre Auslegung die Kühlzeiten ebenfalls durch die Wahl von:

  • gebohrten Kühlkanälen
  • Konturgefrästen Kühlkanälen
  • eingegossenen Kühlrohren
  • Abstand der Kühlkanäle zum Nest der Blasform
  • Wärmeleitfähigkeit des Werkzeugmateriales



Zusätzlich wird die Kühlzeit beim Blasformen beeinflusst durch:

  • Kühlwasserdurchsatz
  • Kühlwassertemperatur
  • Taupunkt in der Umgebungsluft, auf die die Kühlwassertemperatur abgestimmt sein muss. (sonst bilden sich durch Kondenswasser Markierungen auf der Artikeloberfläche)

Nach einer voreingestellten Zeitspanne wird das Aufblasen beendet und in einer nachflogenden Zeitspanne kann die im Blasteil enthaltene Druckluft entweichen. Anschliessend öffnet die Form und das Blasformteil samt Butzen bleibt auf dem Blasdorn hängen. Wenn der zeitgleich mit dem Aufblasvorgang extrudierte nächste Vorformling die mittels Fotozelle überwachte Länge erreicht, fährt die Schliesseinheit samt Blasform wieder in die Position direkt unterhalb des Schlauchkopfes.

Dort angekommen schliesst die Blasform wieder um den Vorformling. An der Blasform sind Maskenarme angebracht, die sich mit der Formschliessbewegung um das noch am Blasdorn hängenden Blasformteil legen und es festhalten. Der Blasdorn fährt jetzt aus der unteren Position heraus nach oben, das Blasformteil verbleibt dabei in den Maskenarmen.



Wenn der Blasdorn in der oberen Stellung angekommen ist, fährt die Blasform wieder zurück in die Aufblasstation (Bewegung "1") und transportiert gleichzeitig den in den Maskenarmen Blasformen Zyklus Ablauf Blasformenbefindlichen Artikel in die mit Führungsstangen versehene Entbutzungsstation. Beim herunterfahren der Blasform schieben die Maskenarme gleichzeitig das aus dem vorhergehenden Zyklus in der Butzentrennstation verbliebenen Blasformteil weiter in die Artikelführung und damit aus der Blasformmaschine heraus. Die Blasdorne tauchen wieder in die Blasform (Bewegung "2"), der nächste Vorformling wird aufgeblasen.
In der Butzentrennstation werden die Reste des Vorformlings, die über das Formnest nach oben und unten hinausgeragt hatten mit einer Stanzvorrichtung abgetrennt. Diese als Butzen bezeichneten Abschnitte werden einer Schneidmühle zugeführt, eingemahlen und als Mahlgut dem Fertigungsprozess wieder zugeführt.

Schrumpfung des Artikels

Der Artikel schrumpft während des Abkühlvorganges innerhalb und ausserhalb des Blaswerkzeuges. Dass heißt das der fertige Artikel kleiner ist als das in die Blasform eingebrachte Formnest.

Die Schrumpfung ist abhängig von
  • Dem verwendeten Materialtyp des Artikels
  • Der Entformungstemperatur des Artikels
  • Farbpigmenten und Additiven
  • Der Artikelwanddicke
  • Dem Reckverhältnis von Vorformling zu Artikelabmessung

Beispielsweise wird ein nicht eingefärbter Artikel aus HDPE mit Wanddicke 1 mm bei den üblichen Taktzeiten um ca. 1,7% schrumpfen

Ein Artikel aus HDPE mit einer Wandstärke von 5 mm wird um etwa 2,5% schrumpfen. Der Schrumpfvorgang der erst schnell vonstatten geht, ist in der Regel erst 24 bis 48 Stunden nach der Herstellung abgeschlossen.

Deshalb ist es für die Qualitätssicherung oft wesentlich, welche Zeit zwischen der Produktion und der Erfassung von Artikelmaßen vergangen ist. Das gleiche gilt für den Zeitpunkt einer möglichen Nachbearbeitung z.B. mit Bohrungen bei denen genaue Mittenabstände eingehalten werden müssen.


Video: Der Blasformprozess (Wiedergabegeschwindigkeit erhöht)

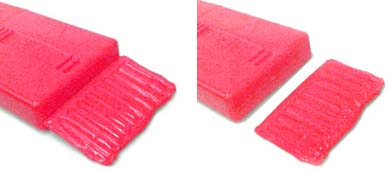

   Blasformteil vor dem Entbutzen                                 Blasformteil nach dem Entbutzen



Blasformteil mit ButzenBlasformteil Entbutzt

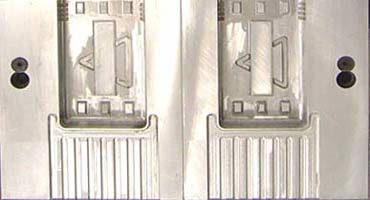

Blasformen Blasform DetailIn der Blasform wird der Bereich in dem der Butzen liegt oftmals mit Rippen versehen, um die Kühlfläche zu vergrössern und dem Butzen eine höhere Stabilität zum Abstanzen zu geben.



In der nebenstehenden Abbildung sind ebenfalls die bis auf die Formtrennebene hervorstehenden Schneidkanten der Blasform gut zu erkennen.



Das Formnest wird, anders als hier dargestellt, bei der Verarbeitung von Polyolefinen (PE + PP) gesandstrahlt. Durch die dadurch entstandene Oberflächenstruktur der Blasform wird verhindert, daß sich die Kunststoffschmelze abdichtend in die Form legt, Luftpolster eingeschlossen werden und ein vollständiges entlüften des Nestes unterbleibt.



rechnet man bei der Verarbeitung thermoplastischer Kunststoffe mit erforderlichen Schliesskräften je laufenden cm Butzentrennkante bei Einsatz von:
LDPE                          mit   800 - 1000 N/cm
HDPE                         mit  1000 - 1200 N/cm
HDPE hochmolekular   mit 1600 - 1800 N/cm
PP                             mit 1500 - 1800 N/cm
PC                             mit 1600 - 1900 N/cm



Zu diesen Trennkräften kommen noch die Kräfte der Butzenquetschung hinzu. Die Kraft die durch den Aufblasdruck aufgebaut wird (Aufblasdruck x projizierte Formnestfläche auf der Trennebene) wird nicht zum Zeitpunkt des schließens der Blasform aufgebracht und braucht deshalb nicht zu den Trennkräften addiert werden. Maßgeblich für die notwendige Schliesskraft ist, welche der beiden Kräfte höher ist. (zzgl. Sicherheitsaufschlag)



 Blasformen mit Blasformmaschine Kautex KEB 4-13

Hier ein Blick auf das (grau lackierte) Schließgestell einer Kautex- Blasformmaschine KEB 4 - 13

















Ausbildung, Forschung, Seminare und Veranstaltungen im Bereich der Kunststofftechnik:

Institut für Kunststoffverarbeitung der RWTH Aachen

Kunststoff Institut Lüdenscheid

Süddeutsches Kunststoff Zentrum Würzburg

Fraunhofer Institut für Produktionstechnologie IPT



Blasformen mit der Blasmaschine KEB 1 aus der Sicht eines Elektrikers:

(Kautex- Einschiess- Blasmaschine bis 1 ltr. Artikelvolumen)



Blasformen mit kontinuierlicher Extrusion

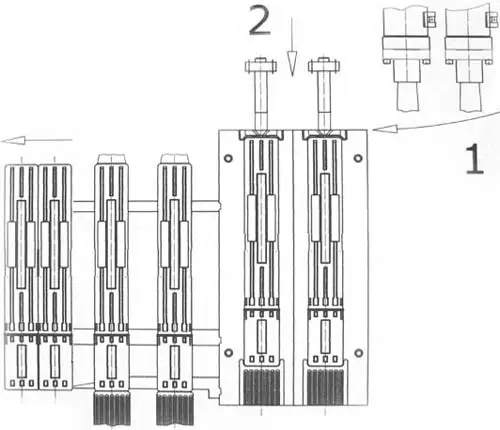

Zu Beginn des Blasform- Zyklusses steht die Blasform offen in unterer Endlage, der Blasdorn steht in unterer Endlage, die Butzentrennvorrichtung ist in Grundstellung.

Während der Formöffnungsbewegung wird der Initiator "öffnungsbegrenzung" angefahren. Durch diesen Initiator wird die Funkti­on Schließeinheit heben eingeleitet.

Mit erreichen der oberen Endlage wird der Initiator "obere Endlage" ange­fahren. Dieser gibt bei ausgeschalteter Fotozelle das Signal Form schließen Bei eingeschalteter Fotozelle gibt er das Startsignal für die Schlauchlängen­korrektur.

Wenn die Fotozelle den extrudierten Schlauch registriert hat, wird
1.) Form schließen eingeleitet,
2.) ein Soll- Istwertvergleich von voreingestellter und tatsächlicher Zeitspanne zwischen "obere Endlage" und dem Signal der Fotozelle angestellt.
Wenn die tatsächliche Zeitspanne kleiner als die Vorgabezeit ist, wird die Extruderdrehzahl reduziert.
Wenn die tatsächliche Zeitspanne größer als die Vorgabezeit ist, wird die Extruderdrehzahl erhöht.

Die Form schließt
1.) um den Extrudierten  Vorformling / Schlauch.
2.) Die auf der Form montierten Maskenarme schließen um das Blasformteil das an dem unten stehenden Blasdorn hängt.
Kurz vor erreichen der Position Form geschlossen wird der Initiator "Blasdorn Rückzug" angefahren, welcher den Rückzug des Blasdornzylinders einleitet.
Gleichzeitig wird der Initiator "Aufblasen" angefahren, der das Startsignal für die Zeituhr "Abschneider vor","Impulsstützluft ein" sowie Wanddickensteuerung 1.Programmpunkt gibt.

Der Abschneider trennt den Vorformling.
Der Blasdornzylinder betätigt in der oberen Endlage den Initiator, der die Funktion "Schließeinheit senken" freigibt.Die Butzentrennvorrichtung muß in der Grundstellung stehen / zurückgefahren sein.
Die Schließeinheit fährt in die untere Endlage.
Der Initiator "untere Endlage" leitet die Funktion "Blasdorn Einschießen" ein und gibt das Startsignal für die Zeituhr "Aufblasen verzögert" und "Verzögert Butzentrenner vor".

Der Blasdorn senkt sich in den in der Blasform befindlichen Vorformling. Jenachdem wie groß die Zeitspanne für "Aufblasen verzögert" eingestellt ist, beginnt der Aufblasvorgang bereits bevor der Blasdorn völlig in die Blasform eingefahren ist. Durch den vorzeitigen Austritt der Druckluft wird die "Tulpe" des Schlauches weiter geoffnet. Dadurch soll verhindert werden das umgekippte Schlauchenden mit in den Artikel geblasen werden. Zusätzlich führt der Druckluftschwall zu einer Abkühlung des Materiales in Halsbereich, welches sich oft positiv auf die Oberflächengüte der Halsinnenfläche des Artikels auswirkt.

Während die Aufblaszeit abläuft ist die Zeit für " Butzentrenner vor" abgelaufen und der Butzentrenner vorgefahren. Nachdem die Zeituhr "Butzenstanze zurück" abgelaufen ist fährt die Butzenstanze zurück in die Grundstellung. Nachdem die Aufblaszeit abgelaufen ist, beginnt die Zeituhr "Entlüften" anzulaufen, die im Blasteil befindliche Druckluft entweicht.

Mit Ablauf der Entlüftungszeit öffnet die Blasform (Butzentrenner muss Endschalter "Butzentrenner zurück" angefahren haben) Das mit Butzen versehene Blasformteil bleibt auf dem in unterer Endlage stehengebliebenen Blasdorn hängen. Wenn die Blasform den Endschalter "Öffnungsbegrenzung" angefahren hat ist die Blasmaschine bereit für den nächsten Zyklus.



Extrusionsblasformen: Extrusion als erster Verfahrensschritt

Als erster Verfahrensschritt beim Extrusionsblasformen (auch Extrusionsblasen genannt) wird in Pulver- oder Granulatform vorliegender thermoplastischer Kunststoff einem Extruder zugeführt. Die im Extruder befindliche Schnecke zieht mit ihrer Drehbewegung das Material im Bereich der Einzugszone ein, verdichtet das Material, wobei die das Granulat umgebende Luft über den Materialtrichter entweicht. Dieser Vorgang wird auch als "Entgasung" bezeichnet. Die Kunststoffmasse wird weiter in Förderrichtung transportiert und erhält über die beheizte Wandung des Schneckenzylinders und über die aus der Drehbewegung entstehende Reibungswärme die zum aufschmelzen erforderliche Temperatur.

Um die Förderleistung zu erhöhen und die für das Extrusionsblasformen sehr wichtige Förderkonstanz zu verbessern wird bei der Verarbeitung von Polyolefinen die Einzugszone des Extruders mit einer Nutbuchse ausgerüstet. Die Nuten, die auf einer Länge von 3 x Schneckendurchmesser konisch auslaufen, sollen verhindern daß Granulatkörner auf der Schnecke anhaften und sich dann nur noch mit der Schnecke stationär drehen statt von der Schneckenflanke weitergefördert zu werden. Die Einzugszone wird in der Regel mit Wasser gekühlt. Um die thermischen Verluste an der Verbindundsstelle zwischen Nutbuchse und beheiztem Schneckenzylinder so klein wie möglich zu halten, werden die Kontaktflächen zwischen Einzugszone und Schneckenzylinder auf eine schmal gehaltene Kreisringfläche reduziert.

Extruder Einzugszone Schnecke


Bei harten Materialien wie z.B. Polycarbonat (PC) werden keine Nutbuchsen eingesetzt, da sonst die Schneckenbelastung und damit einhergehend die Stomaufnahme des Extrudermotors zu stark ansteigt.

Die Förderleistung eines Extruders ist von folgenden Gegebenheiten abhängig:

  • Dem Schneckendurchmesser
  • Der Schneckensteigung
  • Der Gangtiefe der Schnecke
  • Der Schneckendrehzahl
  • Der Gestaltung der Einzugszone
  • Der Temperarur der Einzugszone
  • Dem Schüttgewicht des zugeführten Granulates
  • Der Temperatur des Schneckenzylinders
  • Der Viskosität der Kunststoffschmelze
  • Dem Strömungswiderstand des Schlauchkopfes



Extruderdrehzahlkorrektur

Da beim Extrusionsblasformen in einer vorbestimmten Zeitdauer immer genau die selbe Menge plastifiziertes Material bereitgestellt werden soll, aber Einflussfaktoren wie Schüttgewicht, Chargenschwankungen und sich verändernde Temperaturen im Bereich Extruder und Schlauchkopf (und den daraus resultierenden Veränderungen in der Viskosität des Extrudates) die Förderleistung immer wieder verändern, setzt man eine Extruderdrehzahlkorrektur ein. Dieses setzt man Maschinentechnisch um indem man die Zeitspanne zwischen dem Signal "Blasform in oberer Endlage"  und dem mit einer Fotozelle abgefragten Signal "richtige Länge des Vorformlings erreicht"  miteinander vergleicht. Wenn die Zeitspanne zu gering oder Null ist, wird die Extruderdrehzahl automatisch reduziert, wenn die Zeitspanne zu groß ist wird die Drehzahl erhöht. Die Vorgabezeiten / Sollwerte dieser Formwartezeit liegen meist im Bereich von 0,1 bis 0,4 Sekunden. Bei sehr langen Artikeln kann sich diese Regelung aber auch sehr "aufschaukeln" sodaß eine konstante Fertigung nicht mehr möglich ist. In diesem Falle muß die Drehzahlkorrektur ausgeschaltet werden, man muss längere Formwartezeiten in Kauf nehmen.





Extrusionsblasformen: Formen des Vorformlings mit dem Schlauchkopf

Am Beispiel eines Pinolenkopfes.
Schlauchkopf für das Extrusionsblasformen

Beim Extrusionsblasformen wird die Kunststoffschmelze vom Extruder über die Einspeisungsbohrung in den Schlauchkopf gefördert, trifft dort auf die Ringnut der Pinole und umströmt diese. Auf der rückwärtigen Seite der Ringnut trifft der durch die Pinole getrennte Materialstrang wieder zusammen und verschweißt hier. Die Kunststoffschmelze strömt anschliessend über den Steg der Ringnut nach unten. Im weiteren Verlauf des kreisringförmigen Kanales findet ein Druckausgleich und damit eine Angleichung der Strömungsgeschwindigkeit statt.

Der Pressring der vom Massedruck gegen die Düse gepresst wird dichtet die Verbindung zu der radial verstellbaren Düse ab. Durch die angeflanschten Kopfwerkzeuge ( Dorn und Düse) wird der Durchmesser und die Wanddicke des extrudierten Vorformlings an die Anforderungen des zu produzierenden Blasformteiles angepasst. Der Dorn wird mittels einer Zugstange und Servohydraulik- Stellzylinder (hier nicht abgebildet) während jedes Produktionszykluses in axialer Richtung verschoben. Aufgrung der konischen Gestaltung des Dornes ändert sich dadurch die Wandungsdicke des Vorformlings. Dieser Kopftyp ist nur für das Extrusionsblasformen mit kontinuierlicher Extrusion einsetzbar.


Dieser Schlauchkopf- Typ hat folgende Vorteile:


Relativ preiswert in der Herstellung
Die Bauform ermöglicht kleine Mittenabstände
Die Wanddickenregulierung ist mechanisch nicht so aufwändig.



Dieser Schlauchkopf- Typ hat folgende Nachteile:


Schlechte Materialwechselzeiten da sich an der Schweißstelle der Ringnut Ablagerungen / Farbpigmente sammeln die nur sehr langsam weggespült werden.

Es bildet sich durch ungleichmäßige Temperatur- Rundumverteilung die aus differierenden Schmelzetemperaturen herrührt ein ungleichmäßiges Strömungsverhalten. Diesem Strömungsverhalten muß durch zentrieren bzw. dezentrieren der Düse entgegengewirkt werden. Da sich die Temperaturverhältnisse während der Fertigung und ganz besonders in der Anlaufphase verändern, muss die Düsenposition des öfteren nachjustiert werden, weil sich sonst eine ungleichmässige Rundumverteilung der Wanddicke im Blasformteil ergibt.An der Stelle an der der Materialstrang wieder auf der Pinole verschweißt wurde können sich im Blasformteil Laufstreifen und Dünnstellen bilden.

 Schlauchkopf für Mehrfach- Fertigung


Schlauchkopf Blasformen Verteiler Schlauchkopf Blasformen Coextrusion
























Mit diesem Schlauchkopf werden gleichzeitig vier nebeneinander austretende Vorformlinge hergestellt, um in einem einzigen Maschinenzyklus vier Artikel fertigen zu können. Dieser Schlauchkopf wird zusätzlich mit zwei unterschiedlich eingefärbten Materialien aus zwei Extrudern beschickt. Damit werden Artikel produziert, die aus zwei verschiedenen Schichten bestehen. Die in der rechten Abbildung sichtbaren (demontiert gezeigten) Verteilerplatten führen die aus zwei Extrudern geförderten Kunststoffschmelzen gleichmäßig aufgeteilt an die vier einzelnen Schlauchköpfe heran.
